回天胶HT-6603/66030单组份SMT贴片胶/丝网印胶
一、产品特点:
回天HT-6603(HT66030)SMT贴片胶是单组份、红色、高温加热固化、SMT贴片环氧胶。适合丝网印胶工艺。固化速度快,高触变指数,高点形,无拉丝和拖尾现象,温强度高,储存稳定性好,耐热性能和优良的电气性能好。
二、典型用途:
SMT孔板印刷或金属丝网印刷
三、使用说明:
丝网印刷速度为20-150mm/s
胶从冰箱中取出后,应在室温下放置2~4小时最佳印刷条件为温度25℃相对温度不超过70%,温度过高会降低胶的粘度,从而影响印效果,过高的湿度将会降低产品操作寿命和固化产品性能。印刷效果取决于支持板、印刷间距、印刷速度、印刷压力和分离速度等因素。未固化胶粘剂可用异丙酮、丙酮、丁酮或酯类溶剂清洗。固化后的胶粘剂只能通过加热用力方法清除!
四、注意事项:
远离儿童存放
产品的安全性资料请参阅本产品MSDS
五、固化前后各项技术参数对比表:
检测项目 |
外观 |
红色膏状 |
固化前 |
粘度(mpa.s) |
170000 |
密度(g/cm3) |
1.20 |
|
颗粒度μm |
50 |
|
触变指数(25℃) |
4.1 |
|
固化后 |
搭接剪切强度(MPa,25℃,钢-钢) |
14 |
推力N(25℃)(C1206-FR4覆铜板,150℃*90s)
|
>30 |
|
Tg ℃(TMA)
|
120 |
|
固化中胶点直径增长(%) |
10 |
|
热膨胀系数α1(Kˉ1,TMA)
|
65*10ˉ6
|
|
热膨胀系数α2(Kˉ1,TMA) |
145*10ˉ6 |
|
体积电阻(Ω·cm) |
2.0*1015 |
|
表面电阻(Ω,25℃) |
1.2*1015 |
|
介电常数(25℃,1MHz)
|
3.2 |
|
介电损耗角正切(25℃,1MHz)
|
|
|
|
|
以上性能数据均在25℃,相对湿度55%固化7天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
六、固化条件:

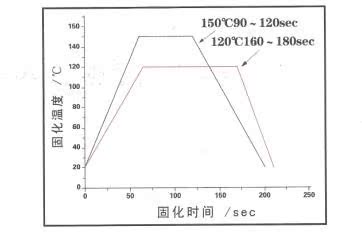

推荐固化条件为150℃/90~120s或120℃/160~180s,最高固化温度不能超过200℃,典型固化曲线如下图所示:
七、包装规格:

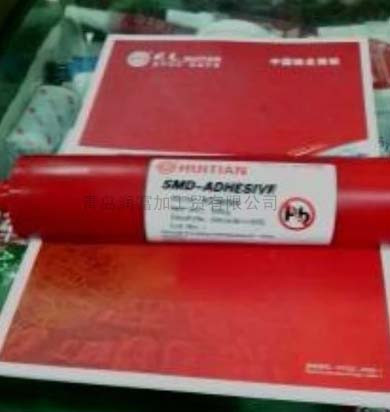

300cc/针筒
八、贮存条件:
贮存在冰柜内,保存温度为2-8℃,贮存期为6个月。过低或过高的贮存温度都有可能影响产品性能。已挤出使用过的胶不可以重新装入原包装!

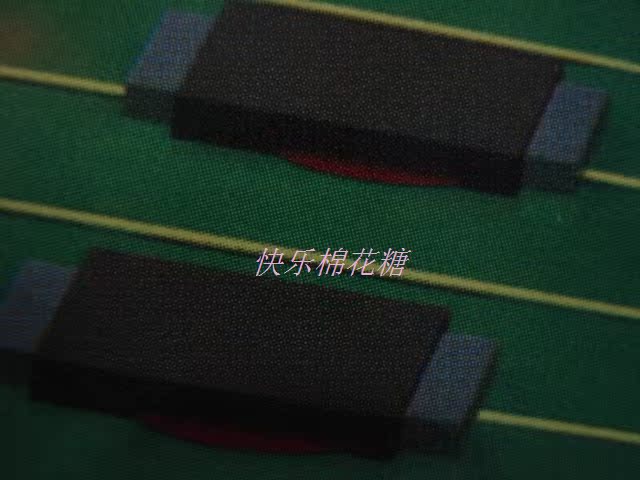

胶样示意图:
